การเรียนรู้อัตราส่วน F/M สำหรับการควบคุมกระบวนการบำบัดน้ำเสียในโลกแห่งความเป็นจริง

ในการบำบัดน้ำเสียทางชีวภาพ กระบวนการแอคทิเวเต็ดตะกอนมักจะถือเป็นความแน่นอนทางคณิตศาสตร์ อย่างไรก็ตาม วิศวกรกระบวนการที่ช่ำชองรู้ว่าระบบมีพฤติกรรมเหมือนกับระบบนิเวศที่ผันผวนมากกว่า หัวใจสำคัญของการจัดการระบบนิเวศนี้คือ อัตราส่วนอาหารต่อจุลินทรีย์ (F/M) .

แม้ว่าคู่มือการใช้งานมาตรฐานจะมีสูตรที่เข้มงวด แต่ความเชี่ยวชาญในกระบวนการที่แท้จริงจำเป็นต้องเข้าใจว่า F/M โต้ตอบกับเคมีอินทรีย์ที่แปรผัน จลนศาสตร์ตามฤดูกาล และข้อจำกัดของเซ็นเซอร์แบบเรียลไทม์อย่างไร คู่มือนี้ก้าวไปไกลกว่าการคำนวณขั้นพื้นฐานเพื่อมอบข้อมูลเชิงลึกที่ผ่านการทดสอบภาคสนามและนำไปปฏิบัติได้เพื่อการเพิ่มประสิทธิภาพโรงงานสมัยใหม่

1. ข้อมูลเบื้องต้นเกี่ยวกับอัตราส่วน F/M: สมดุลทางจลน์ทางชีวภาพ

อัตราส่วน F/M กำหนดความสัมพันธ์ทางอุณหพลศาสตร์ระหว่างมวลของสารตั้งต้นอินทรีย์ที่ย่อยสลายได้ทางชีวภาพที่เข้าสู่เครื่องปฏิกรณ์ชีวภาพ และมวลของแบคทีเรียเฮเทอโรโทรฟิคที่ออกฤทธิ์โดยเฉพาะเพื่อรักษาเสถียรภาพ

• “อาหาร” (F): อัตรามวลของการโหลดอินทรีย์ แม้ว่าเดิมจะกำหนดโดยความต้องการออกซิเจนทางชีวเคมี (BOD) แต่ค่านี้แสดงถึงสารประกอบคาร์บอนที่ระเหยง่ายสำหรับกระบวนการเร่งปฏิกิริยาของจุลินทรีย์
• “จุลินทรีย์” (M): ชีวมวลของเซลล์ที่ใช้งานอยู่ซึ่งอยู่ภายในขอบเขตของแอ่งเติมอากาศ รับผิดชอบทั้งการเกิดออกซิเดชันของคาร์บอนและการตกตะกอนทางชีวภาพ

ในระบบอุดมคติ อัตราส่วนนี้จะรักษาแบคทีเรียไว้ในช่วงปลายระยะการเจริญเติบโตที่ลดลงหรือระยะการหายใจภายในร่างกายในช่วงต้น หากตะกรันเคลื่อนไปในทิศทางใดทิศทางหนึ่งมากเกินไป โครงสร้างทางกายภาพของตะกอนตะกอนจะลดลง เปลี่ยนแปลงดัชนีปริมาณตะกอน (SVI) และเสี่ยงต่อการไม่ปฏิบัติตามกฎระเบียบสำหรับปริมาณสารแขวนลอยทั้งหมด (TSS) และขีดจำกัดของสารอาหาร

2. คณิตศาสตร์แบบไดนามิก: การแยกตัวประกอบในความหน่วงและตะกอน “ความบริสุทธิ์”

การแสดงทางคณิตศาสตร์ของ F/M ในตำราเรียนนั้นตรงไปตรงมา แต่ส่วนประกอบต่างๆ ของมันซ่อนกับดักในการปฏิบัติงานไว้

สูตรข้อความบริสุทธิ์

หน่วยจักรวรรดิสหรัฐอเมริกา:
F/M = (BOD ที่มีอิทธิพล, มก./ลิตร * การไหล, MGD * 8.34) / (MLVSS, มก./ลิตร * ปริมาตรลุ่มน้ำ, MG * 8.34)

หน่วยเมตริก:
F/M = (Influent BOD, มก./ลิตร * การไหล, ลบ.ม./วัน) / (MLVSS, มก./ลิตร * ปริมาตรลุ่มน้ำ, ลบ.ม. * 1,000)

ข้อมูลที่ได้รับ: ทำลายกับดักค่า BOD Latency 5 วัน

ข้อบกพร่องที่ยิ่งใหญ่ที่สุดในการควบคุม F/M แบบคลาสสิกคือ BOD5 มาตรฐานต้องมีระยะฟักตัว 5 วัน การจัดการโรงงานแบบไดนามิกโดยใช้ตัวบ่งชี้ความล่าช้า 5 วันช่วยให้แน่ใจว่าคุณจะแก้ไขวิกฤติของสัปดาห์ที่แล้วได้เสมอ

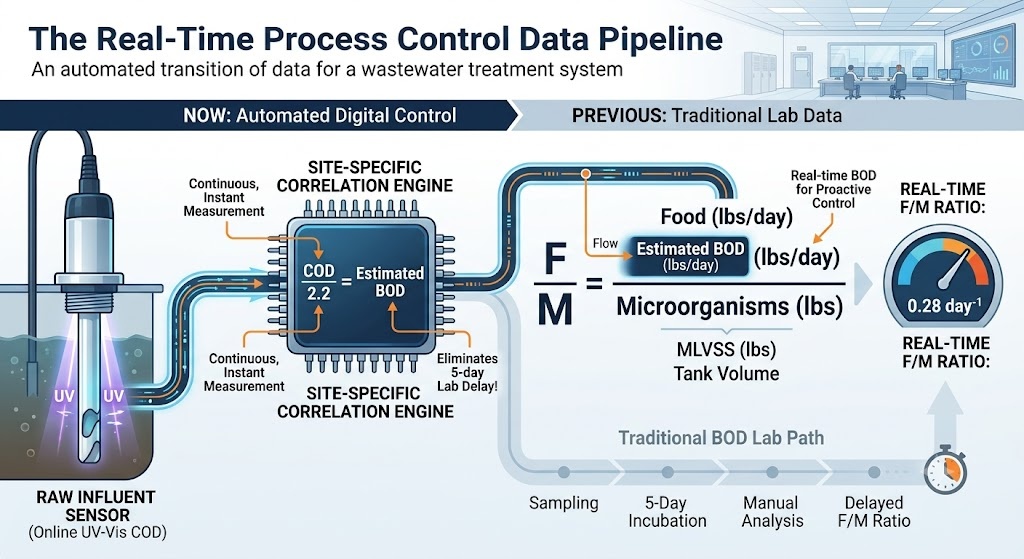

สิ่งอำนวยความสะดวกขั้นสูงจะหลีกเลี่ยงสิ่งนี้โดยการสร้างไดนามิก เมทริกซ์สหสัมพันธ์ COD-to-BOD หรือ TOC-to-BOD . โดยทั่วไปผู้มีอิทธิพลในท้องถิ่นจะมีอัตราส่วน COD:BOD อยู่ที่ 2.0:1 ถึง 2.5:1 อย่างไรก็ตาม หากโรงงานของคุณได้รับเศษส่วนทางอุตสาหกรรม (เช่น การแปรรูปอาหาร การผลิตสารเคมี) อัตราส่วนนี้อาจเพิ่มขึ้นเป็น 4.0:1 หรือเปลี่ยนแปลงทุกชั่วโมง

[การประมาณการอาหารตามเวลาจริง] = COD รายวัน (ผ่านการย่อยอาหาร 2 ชั่วโมงหรือ UV-Vis ออนไลน์) / ปัจจัยสหสัมพันธ์เฉพาะไซต์

ด้วยการใช้เครื่องสเปกโตรโฟโตมิเตอร์ UV-Vis แบบออนไลน์ที่ฝายน้ำทิ้งหลัก ผู้ปฏิบัติงานสามารถจับ "ทาก" อินทรีย์แบบเรียลไทม์ และปรับหน่วยเมตริกกระบวนการได้ทันที แทนที่จะพบว่ามีสารพิษเกินมาช้าไปห้าวัน

เศษส่วน "ความบริสุทธิ์" ของ MLVSS ถึง MLSS

การแทนที่ MLSS ด้วย MLVSS ในตัวส่วนถือเป็นข้อผิดพลาดร้ายแรง MLSS รวมถึงของแข็งเฉื่อยที่ไม่ใช่ทางชีวภาพ (ของแข็งแขวนลอยคงที่ เช่น เม็ดละเอียด ตะกอน และฟอสฟอรัสที่ตกตะกอน)

โรงงานเทศบาลที่มีสุขภาพดีจะรักษา อัตราส่วน MLVSS/MLSS (ดัชนีความบริสุทธิ์) 0.75 ถึง 0.85 . ในระหว่างเหตุการณ์ฝนตกหนักในระบบท่อระบายน้ำรวม หรือในโรงงานที่มีช่องกรวดไม่เพียงพอ กรวดเฉื่อยจะกัดกร่อนลงในแอ่งเติมอากาศ ทำให้อัตราส่วนลดลงต่ำกว่า 0.60 หากคุณไม่ทดสอบเศษส่วนที่ระเหยง่าย (MLVSS โดยการทดสอบเตาเผาแบบระเหยที่อุณหภูมิ 550 องศาเซลเซียส) คุณจะประเมินค่าสูงเกินไปทางคณิตศาสตร์กับกำลังคนด้านจุลินทรีย์ ทำให้ระบบของคุณไม่เพียงพออย่างมาก และกระตุ้นให้เกิดความอดอยากจากชีวมวลโดยไม่คาดคิด

3. สถานการณ์การคำนวณขั้นสูง: การเปลี่ยนแปลงทางอุตสาหกรรม

ลองมองให้ไกลกว่าการคำนวณขั้นพื้นฐานของเทศบาลไปจนถึงสถานการณ์ขั้นสูงที่โรงงานแปรรูปอาหารทางอุตสาหกรรมทิ้งสารอินทรีย์ที่ไม่คาดคิดเข้าสู่ระบบเทศบาล

ข้อมูลภาคสนามรวบรวมเมื่อเวลา 08:00 น.:

• อัตราการไหลที่มีอิทธิพล: 4.0 มก
• COD ของน้ำเสียปฐมภูมิ (ผ่านการทดสอบอย่างรวดเร็ว): 600 มก./ลิตร
• ปัจจัย COD:BOD ในอดีตสำหรับส่วนประสมอุตสาหกรรมเฉพาะนี้: 2.4:1
• ปริมาณถังเติมอากาศ: 1.2 ล้านแกลลอน (มก.)
• ความเข้มข้นของ MLSS: 3,500 มก./ลิตร
• เศษส่วนอินทรีย์ระเหยง่ายในปัจจุบัน (MLVSS/MLSS): 72% เนื่องจากการระบายน้ำของตะกอนจากสภาพอากาศเปียกเมื่อเร็วๆ นี้

ขั้นตอนที่ 1: คำนวณ BOD โดยประมาณตามเวลาจริง (อาหาร)

ค่า BOD ที่มีอิทธิพลโดยประมาณ = 600 มก./ลิตร COD / 2.4 = 250 มก./ลิตร BOD
อาหารที่ใช้ = 250 มก./ลิตร * 4.0 MGD * 8.34 = BOD 8,340 ปอนด์/วัน

ขั้นตอนที่ 2: คำนวณมวลชีวภาพที่แท้จริง (จุลินทรีย์)

ความเข้มข้นของ MLVSS ที่แท้จริง = 3,500 มก./ลิตร MLSS * 0.72 = 2,520 มก./ลิตร MLVSS
จุลินทรีย์ที่ใช้งาน = 2,520 มก./ลิตร * 1.2 มก. * 8.34 = MLVSS 25,220 ปอนด์

ขั้นตอนที่ 3: คำนวณ F/M แบบเรียลไทม์

อัตราส่วน F/M = 8,340 ปอนด์ BOD / 25,220 ปอนด์ MLVSS = 0.33 วัน^-1

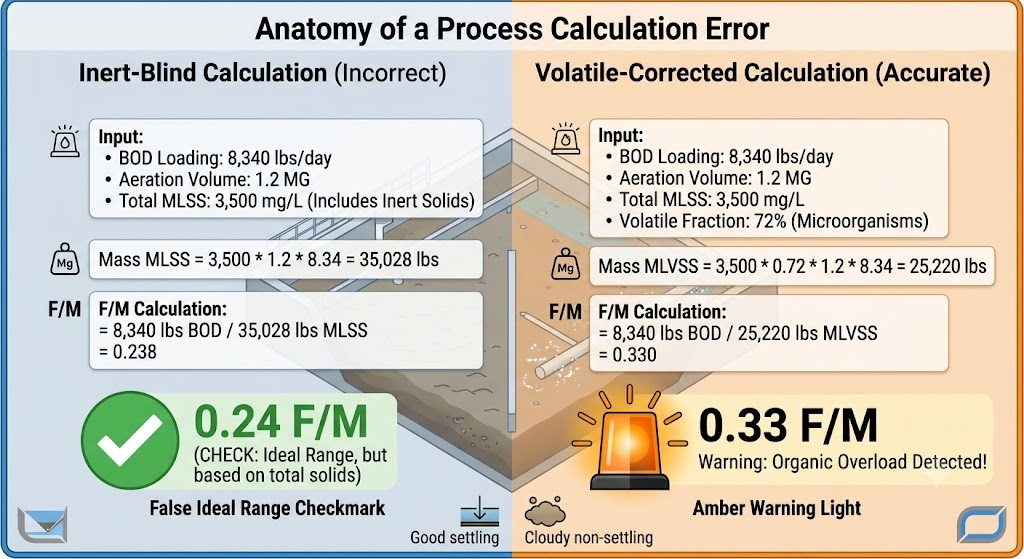

ความเข้าใจในการดำเนินงาน: หากผู้ปฏิบัติงานใช้ MLSS รวมไม่ถูกต้องในการคำนวณ F/M ที่คำนวณได้จะปรากฏเป็น 0.24 ซึ่งส่งสัญญาณถึงระบบทั่วไปที่มีความเสถียรอย่างสมบูรณ์แบบ ในความเป็นจริง ปริมาณทางชีวภาพที่แท้จริงอยู่ที่ 0.33 ซึ่งเข้าใกล้ขีดจำกัดสูงสุดของการบำบัดแบบเดิม โดยเตือนผู้ปฏิบัติงานให้ระงับการสูญเสียตะกอนทันทีเพื่อป้องกันการชะล้างชีวมวล

4. ช่วง F/M ในอุดมคติและปัจจัยอุณหภูมิจลน์

ช่วงเป้าหมายการปฏิบัติงานจะต้องสอดคล้องกับการออกแบบทางวิศวกรรมเฉพาะของสิ่งอำนวยความสะดวก

ค่าสัมประสิทธิ์อุณหภูมิที่ถูกมองข้ามโดยตำราเรียน

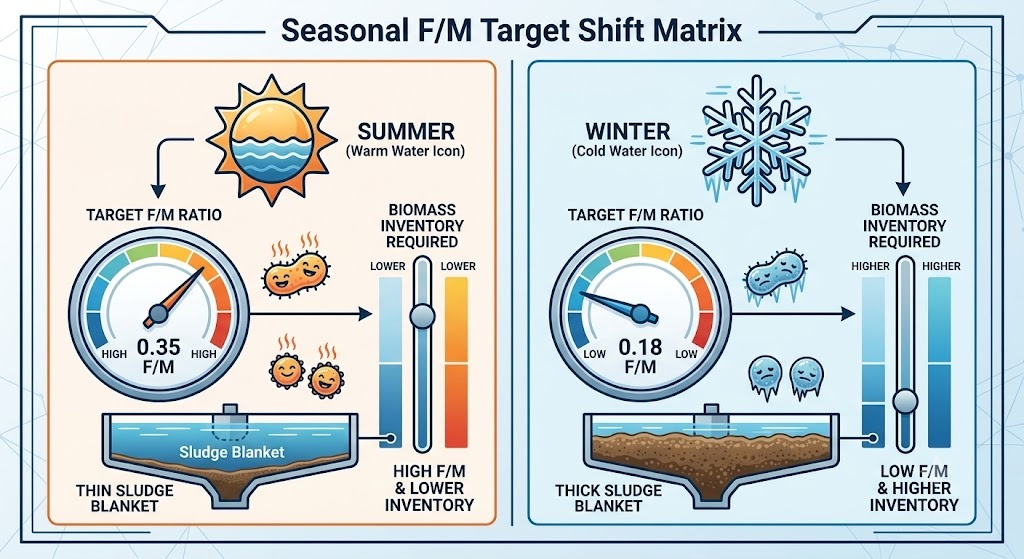

การทำงานของเอนไซม์ของจุลินทรีย์ขึ้นอยู่กับอุณหภูมิที่สูง ซึ่งควบคุมโดยสมการอาร์เรเนียสที่ถูกดัดแปลง อุณหภูมิน้ำเสียลดลงทุกๆ 10 องศาเซลเซียส อัตราการเผาผลาญทางชีวภาพจะลดลงประมาณ 50%

• ปฏิบัติการช่วงฤดูร้อน (25°C): จุลินทรีย์มีอัตราการเผาผลาญสูง พวกเขากินอาหารอย่างรวดเร็ว คุณสามารถเรียกใช้อัตราส่วน F/M ที่สูงขึ้นได้อย่างปลอดภัย (เช่น 0.35) เนื่องจากความเร็วในการประมวลผลจลน์ตรงกับอัตราการโหลด
• ปฏิบัติการฤดูหนาว (10°C): จุลินทรีย์จะเฉื่อยชา เพื่อรักษา BOD ที่เข้ามาในปริมาณเท่าเดิม คุณต้องเพิ่มขนาดบุคลากรด้านจุลินทรีย์ของคุณ ผู้ปฏิบัติงานต้องกำหนดเป้าหมายอัตราส่วน F/M ที่ต่ำกว่า (เช่น 0.18) โดยจงใจเพิ่มเป้าหมาย MLVSS เพื่อให้มีความสามารถในการประมวลผลแบบ "แบบปากต่อปาก" มากขึ้น

5. การแก้ไขปัญหาอัตราส่วน F/M สูง: การโอเวอร์โหลดแบบออร์แกนิกและการกระจายตัวของโครงสร้าง

อัตราส่วน F/M ที่สูง (>0.50 ในระบบทั่วไป) บ่งชี้ว่าพลังงานคาร์บอนที่มีอยู่เกินความสามารถในการเผาผลาญของชีวมวลนิ่ง สิ่งนี้เกิดจากการทิ้งทากทางอุตสาหกรรม การชะล้างของแข็งด้วยไฮดรอลิกของน้ำพายุอย่างกะทันหัน หรือการสูญเสียตะกอนมากเกินไป (WAS)

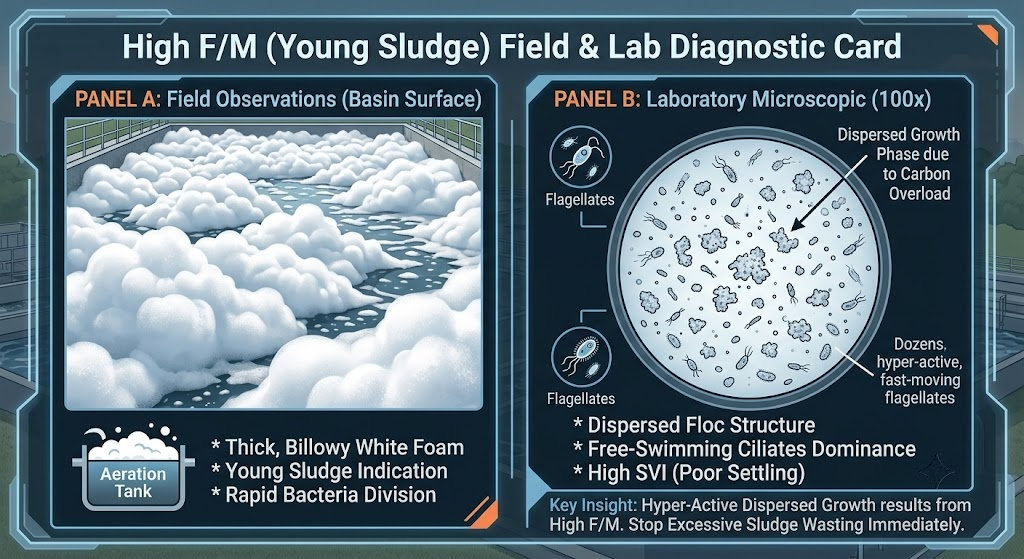

การวินิจฉัยและการตรวจด้วยกล้องจุลทรรศน์นอกสถานที่

• ปรากฏการณ์พื้นผิว: อ่างเติมอากาศจะสร้างของเหลวที่หนาเป็นลูกคลื่นและมีปริมาณมาก โฟมสีขาวบริสุทธิ์ . โฟมนี้มีความเข้มข้นสูงของโพลีแซ็กคาไรด์และไขมันนอกเซลล์ที่เกิดจากการแบ่งตัวของแบคทีเรียอายุน้อยอย่างรวดเร็วในช่วงการเจริญเติบโตของท่อนไม้
• โครงสร้างกล้องจุลทรรศน์: เมื่อใช้กำลังขยาย 100 เท่า ตะกอนจะดูเล็ก แตกร้าวมาก และไม่มีขอบที่มีโครงสร้าง คุณจะเห็นการครอบงำครั้งใหญ่ของ ciliates และ flagellates ที่ว่ายน้ำอย่างอิสระโดยไม่มีโรติเฟอร์หรือ ciliates ที่สะกดรอยตาม

การดำเนินการแก้ไขขั้นสูง

1. การซ้อมรบ Step-Feed: หากโรงงานของคุณมีความสามารถในการป้อนแบบขั้น ให้เปลี่ยนทิศทางการไหลที่ไหลเข้าออกจากส่วนหัวของถังเติมอากาศ และกระจายไปตามโซนตรงกลางหรือด้านหลัง ซึ่งจะลดอัตราส่วน F/M ที่ทางเข้าทันที เพื่อปกป้องชีวมวลที่ส่งคืนจากการกระแทกแบบอินทรีย์
2. การปรับสมดุลของ RAS/WAS: หยุดการปั๊ม WAS ทั้งหมดทันที เพิ่มอัตรา Return Activated Sludge (RAS) เพื่อเพิ่มการถ่ายโอนของแข็งที่เก็บไว้จากบ่อพักน้ำทุติยภูมิกลับเข้าสู่โซนปฏิกิริยา

6. การแก้ไขปัญหาอัตราส่วน F/M ต่ำ: Microthrix Bulking และ Pin Floc

อัตราส่วน F/M ต่ำ (<0.15 ในระบบทั่วไป) แสดงถึงสภาพแวดล้อมที่มีความอดอยากทางชีวภาพอย่างรุนแรง ประชากรจุลินทรีย์มีแหล่งพลังงานหลักเกินจำนวนแล้ว

การวินิจฉัยและการตรวจด้วยกล้องจุลทรรศน์นอกสถานที่

• ปรากฏการณ์พื้นผิว: แอ่งเติมอากาศจะสร้างชั้นฝาที่มีความหนาแน่น เป็นมันเยิ้ม สีน้ำตาลเข้ม หรือเปลือกสีน้ำตาลเข้ม ซึ่งทนทานต่อละอองน้ำ บ่อพักน้ำรองจะปรากฏขึ้น ปักหมุด —อนุภาคคล้ายขี้เถ้าขนาดเล็กลอยอยู่เหนือฝายน้ำทิ้ง แม้จะมีแนวน้ำที่โปร่งใสสูงก็ตาม

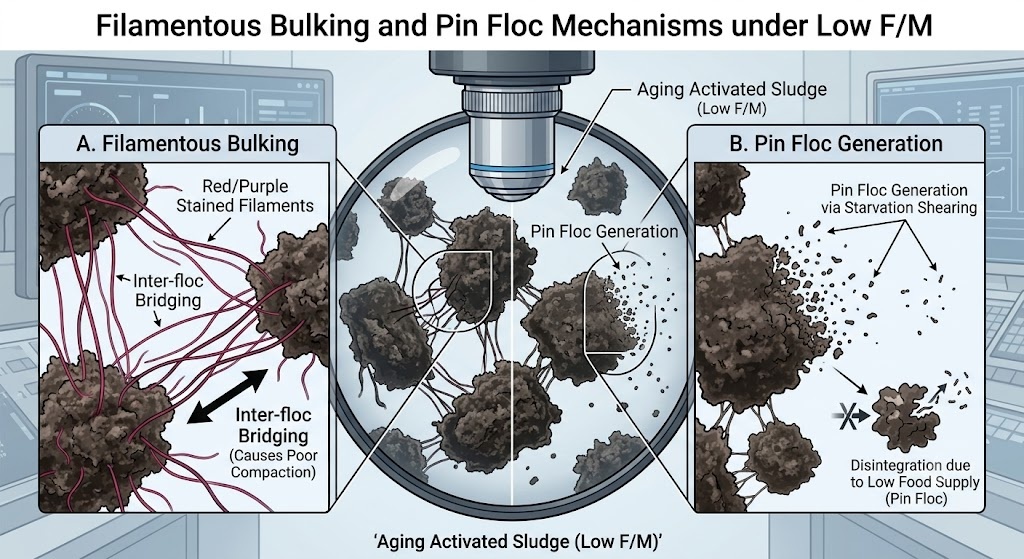

• โครงสร้างกล้องจุลทรรศน์: ก้อนตะกอนปรากฏขนาดใหญ่ มืด และไม่สม่ำเสมอ ผมยาวเหมือนเส้นผม แบคทีเรียที่เป็นเส้นใย (เช่น ไมโครทริกซ์พาร์วิเซลลา หรือ พิมพ์ 0041 ) แยกออกจากแกนกลางของ flocs เชื่อมข้ามช่องว่างและป้องกันการบดอัดทางกายภาพในบ่อพักน้ำ

กลไกของการอดอาหารพะรุงพะรัง

เมื่ออาหารขาดแคลน แบคทีเรียที่มีเส้นใยจะแข่งขันได้ดีกว่าแบคทีเรียที่ก่อตัวเป็นก้อนมาตรฐาน เซลล์เส้นใยมีอัตราส่วนพื้นที่ผิวต่อปริมาตรที่สูงกว่ามาก ช่วยให้เซลล์เหล่านี้สามารถกำจัดปริมาณ BOD ได้อย่างมีประสิทธิภาพมากกว่าฟล็อคหนาแน่น ขณะที่พวกมันขยายตัว พวกมันจะสร้างตาข่ายคล้ายใยแมงมุมเพื่อกักน้ำ ผลักดันดัชนีปริมาณตะกอน (SVI) ขึ้น และทำให้ตะกอนที่ปกคลุมอยู่ในบ่อพักน้ำลอยขึ้นสู่พื้นผิว

การดำเนินการแก้ไขขั้นสูง

1. พิธีสารการสูญเสียส่วนเพิ่ม: คุณต้องกำจัดชีวมวลส่วนเกินออกเพื่อคืนความสมดุล แต่การปรับเปลี่ยนครั้งใหญ่อาจทำให้ระบบช็อกได้ ดำเนินการ กฎการสูญเสียสูงสุด 10% ถึง 15% : อย่าเพิ่มปริมาณ WAS รายวันของคุณเกิน 15% ในกรอบเวลา 24 ชั่วโมงเดียว
2. กลยุทธ์การทำคลอรีนแบบเลือกสรร: หากการพองตัวของเส้นใยรุนแรง ให้จ่ายคลอรีนตามเป้าหมายไปที่สาย RAS จ่ายคลอรีนในอัตราที่แม่นยำ คลอรีน 2 ถึง 5 ปอนด์ต่อ MLVSS 1,000 ปอนด์ต่อวัน . เนื่องจากเส้นใยขยายออกไปด้านนอกจากโครงสร้างของ floc พวกมันจึงสัมผัสกับคลอรีนก่อน และจะทำลายพวกมันพร้อมทั้งรักษาแบคทีเรียที่ก่อตัวเป็น floc ชั้นในให้ปลอดภัย

7. การรวมกระบวนการ: F/M กับ MCRT Operational Matrix

การดำเนินการบำบัดน้ำเสียขั้นสูงไม่ได้จัดการ F/M เป็นตัวชี้วัดแบบแยกส่วน มันทำหน้าที่เป็นผกผันทางคณิตศาสตร์ของ เวลาพักเซลล์เฉลี่ย (MCRT) หรือ เวลากักเก็บของแข็ง (SRT) .

ในขณะที่ F/M วัดความเครียดจากภายนอก (อาหารเข้าสู่ระบบ) MCRT จะวัดอายุภายในและระยะเวลาในการคงอยู่ของพนักงาน

MCRT = สินค้าคงคลังรวมของสารแขวนลอยที่ระเหยง่ายในระบบ / มวลรวมของสารระเหยที่ระเหยได้ของเสียและน้ำทิ้งที่สูญเสียต่อวัน

การเปลี่ยนไปใช้ Digital Twins และ SCADA Auto-Control

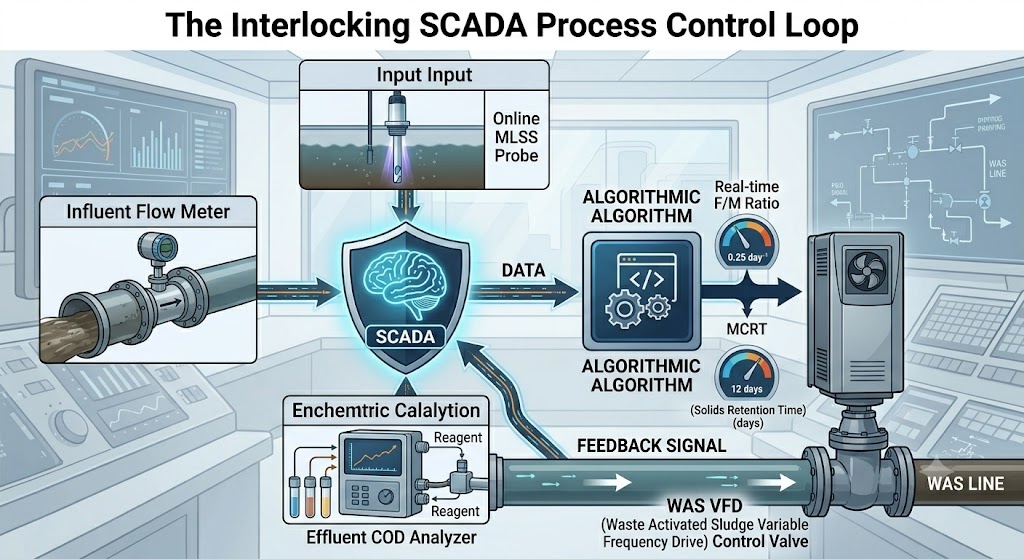

สถานบำบัดที่ทันสมัยใช้ระบบแบบครบวงจร เมทริกซ์การควบคุมกระบวนการ ภายในระบบ SCADA ของพวกเขา หัววัด MLSS แบบออปติคอลแบบออนไลน์ที่ติดตั้งที่จุดกึ่งกลางของแอ่งเติมอากาศให้ข้อมูลของแข็งอย่างต่อเนื่อง เมื่อใช้ร่วมกับมิเตอร์แม่เหล็กแบบดิจิทัลบนเส้นไหลเข้าและ WAS ระบบ SCADA จะปรับปั๊มเสียแบบไดรฟ์ความถี่แปรผัน (VFD) โดยอัตโนมัติเพื่อรักษา MCRT เป้าหมายให้คงที่

เมื่อภาระทางอุตสาหกรรมเปลี่ยนอัตราส่วน F/M อย่างกะทันหัน ระบบอัตโนมัติจะตรวจจับความต้องการออกซิเจนละลายน้ำ (DO) ที่ลดลงที่สอดคล้องกัน และสามารถปรับเปลี่ยนได้ทันที การบูรณาการนี้ช่วยให้แน่ใจว่า MCRT ทำหน้าที่เป็นจุดยึดสำหรับความเสถียร ในขณะที่ F/M ทำหน้าที่เป็นเครื่องมือวินิจฉัยเพื่อประเมินรูปแบบการโหลดแบบเรียลไทม์

8. สรุป: ประเด็นสำคัญสำหรับผู้บริหารสำหรับผู้จัดการโรงงาน

การเพิ่มประสิทธิภาพโรงงานตะกอนเร่งต้องอาศัยการก้าวข้ามระเบียบวิธีหลักๆ ในอดีต และการนำเมตริกกระบวนการแบบไดนามิกมาใช้:

• รวม Rapid Surrogates: แทนที่การทดสอบ BOD ที่ล้าหลัง 5 วันแบบมาตรฐานด้วย COD ม้านั่งย่อย 2 ชั่วโมงหรือเซ็นเซอร์ออปติคอล UV-Vis ออนไลน์ เพื่อจัดการแรงกระแทก F/M สูงในเชิงรุก
• ทำให้เนื้อหาเถ้าเป็นมาตรฐาน: ไม่ต้องคำนวณเป้าหมายกระบวนการโดยใช้ MLSS ทั้งหมด จัดลำดับความสำคัญของ MLVSS เพื่อแยกมวลชีวภาพที่มีฤทธิ์ออกจากตะกอนแม่น้ำเฉื่อยและการตกตะกอนของแร่ธาตุ
• รวมเป้าหมายอุณหภูมิจลน์: ช่วง F/M เป้าหมายการเปลี่ยนแปลงจะลดลงในฤดูหนาวและสูงขึ้นในฤดูร้อน เพื่อให้สอดคล้องกับความผันผวนของการเผาผลาญของแบคทีเรียตามธรรมชาติ
• ฝึกการสิ้นเปลืองแบบอนุรักษ์นิยม: ปกป้องระบบของคุณจากการผันผวนของกระบวนการโดยกำหนดการปรับปริมาตร WAS ในวันเดียวที่ 15%.
